Zainteresowanie projektem "Trójwymiarowa przyszłość" i powstającą w jego ramach drukarką 3D pokazują, że "tech - freaków" w naszym mieście nie brakuje. Wszystkim, którym śnią się po nocach matryce i włączniki krańcowe, udostępniamy dokumentację techniczną.
Nasza drukarka 3D jest urządzeniem służącym do drukowania elementów 3D w technologii FDM, czyli nakładania materiału warstwa po warstwie. Drukarka posiada pole ruchome o wymiarach 248x296x199mm z czego pole robocze do druku 3D to 270x220x199mm. Drukarka posiada uniwersalną głowicę E3D wraz z dyszą o średnicy 0,4mm, co umożliwia bardzo dokładny druk. Drukarkę napędzają silniki NEMA17, dwa do osi X i Y, jeden do osi Z oraz jeden do podawania filamentu, czyli materiału do głowicy. Całą drukarką steruje płytka Arduino Mega 2560 wraz z nakładką RAMPS 1.4 oraz wyświetlaczem graficznym, a także ze sterownikami silników krokowych. Do ustalania położenia głowicy i wysokości stołu roboczego wykorzystywane są trzy wyłączniki krańcowe. Pole robocze jest liczone w milimetrach zaczynając od właśnie tych wyłączników krańcowych.
Głowice nagrzewa specjalna grzałka patronowa, natomiast stół roboczy rozgrzewają rezystory grzejne. Temperaturę odczytują termistory zamocowane na głowicy i stole roboczym. Całe urządzenie zasilane jest przez zasilacz 12V DC.
Wszystkie osoby zainteresowane skorzystaniem z drukarki 3D oraz obejrzeniem na żywo pracy oraz modeli 3D prosimy o kontakt poprzez naszą stronę na facebooku - „Koło konstruktorskie Unit” - https://www.facebook.com/NKKUNIT/

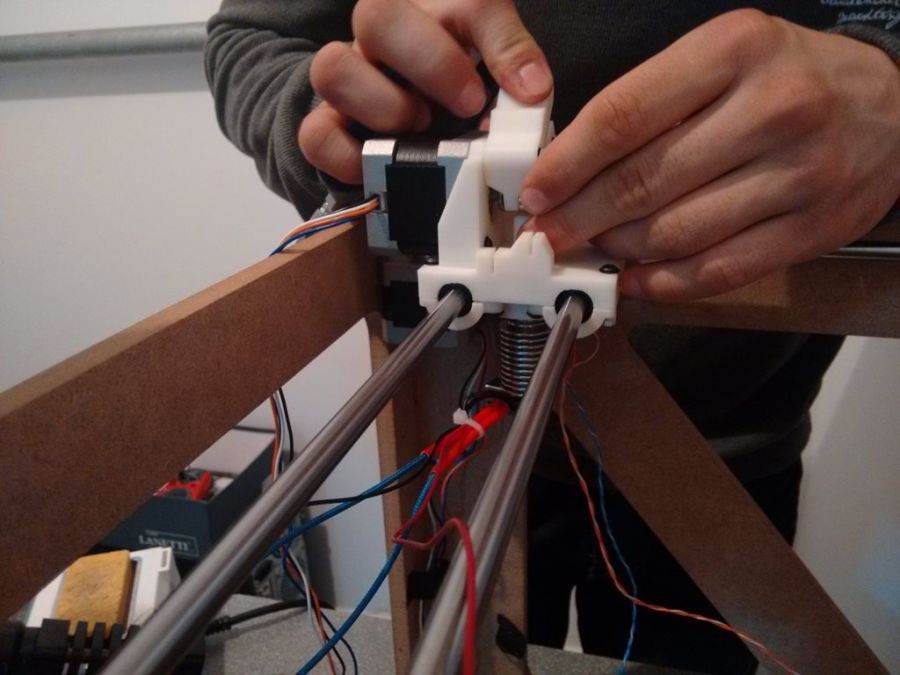

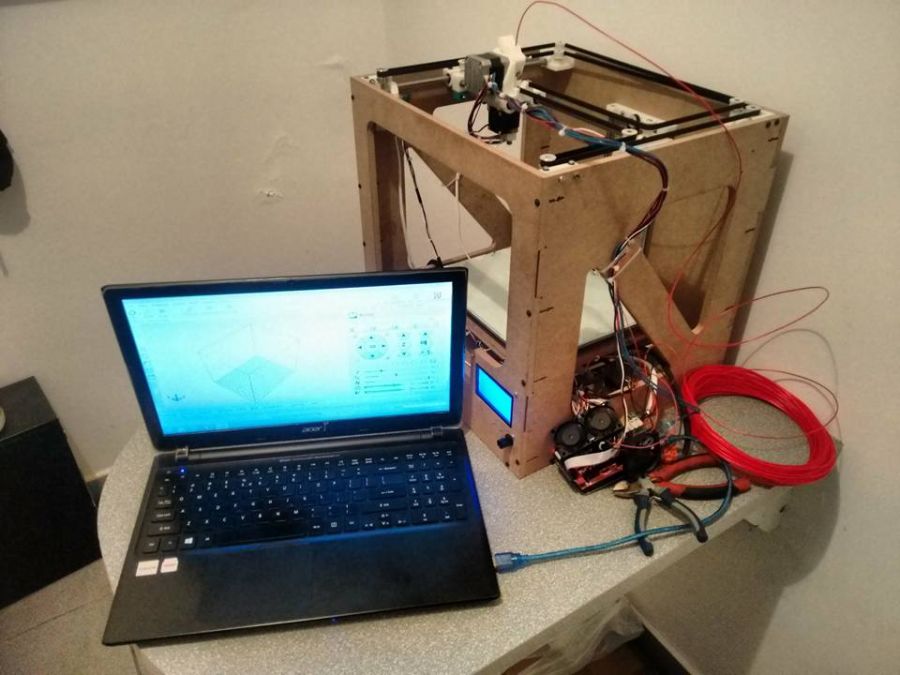

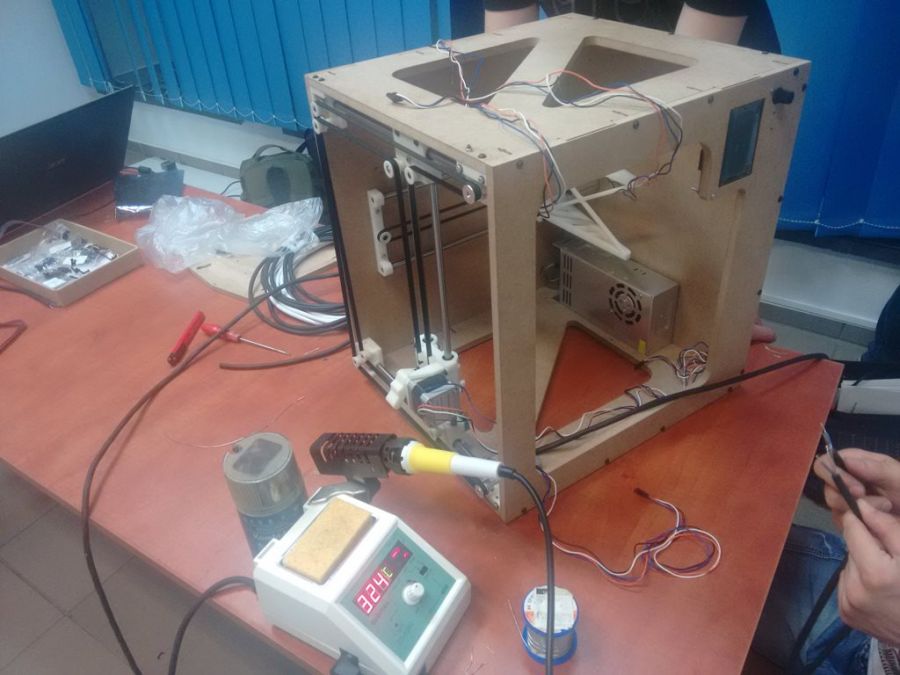

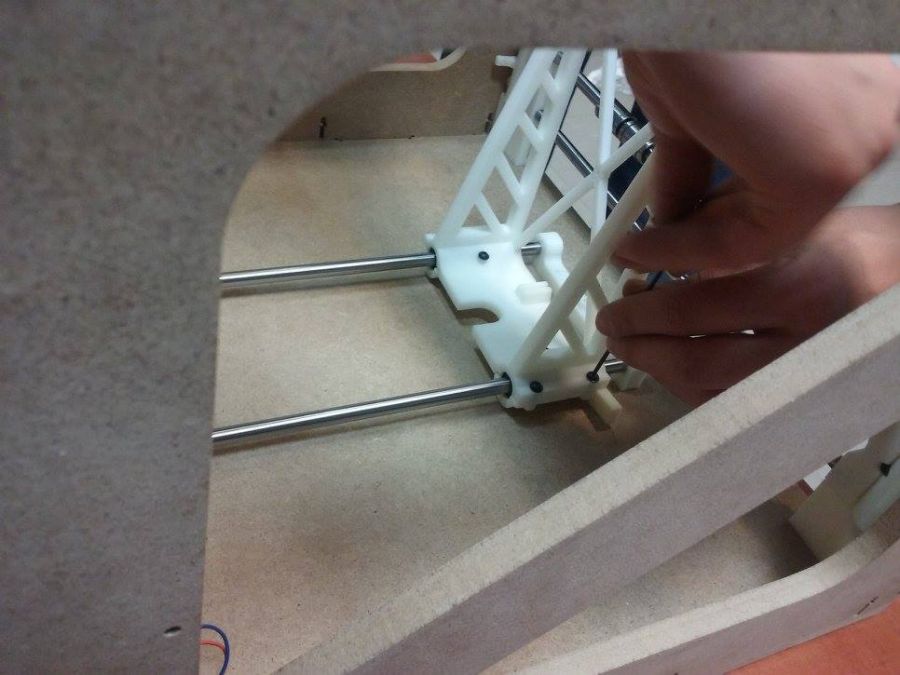

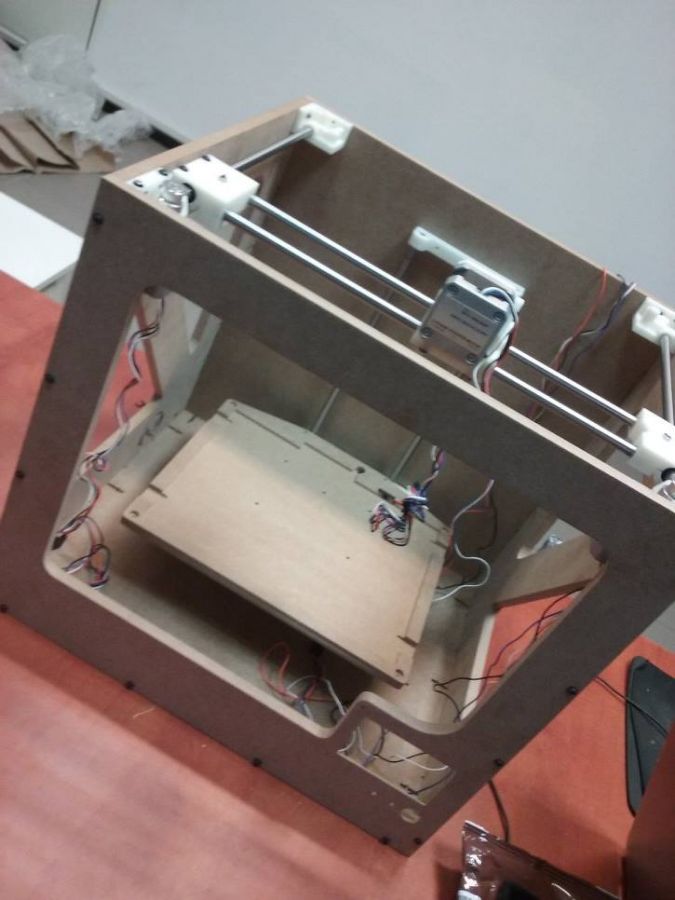

Poniżej przedstawiamy poszczególne elementy składowe drukarki oraz zdjęcia z przebiegu prac:
Projekt jest realizowany z budżetu Miasta Ełku w ramach Miejskiego Programu Regrantingowego "Ełk, Tu działam", którego operatorem jest Stowarzyszenie Adelfi.
